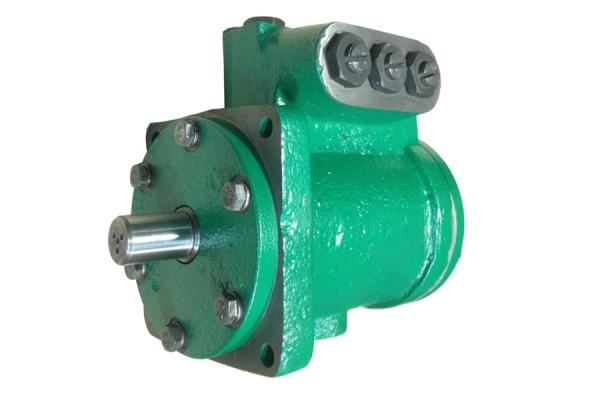

Радиально-поршневой насос Н401УР

Свежая информация

Состояние: новое
Радиально-поршневой насос Н401: эксцентриковый агрегат высокого давления для тяжёлых гидросистем

Насос Н401 представляет собой радиально-поршневой эксцентриковый агрегат нерегулируемого типа, предназначенный для создания стабильного потока рабочей жидкости в гидроприводах промышленного оборудования. Устройство относится к средней модели серии Н400 и работает при номинальном давлении 32 МПа (320 бар) с максимальным давлением до 40 МПа (400 бар) .

Конструкция и принцип работы
Насос выполнен в цельном металлическом корпусе с двумя съёмными крышками, соединёнными болтовыми креплениями. Монтаж осуществляется с помощью специальных лап с отверстиями под болты . Внутри корпуса расположен приводной вал с тремя эксцентриками, вращающийся на подшипниках. Эксцентрики через гидростатические подпятники воздействуют на поршни, которые совершают возвратно-поступательное движение .

При всасывании рабочая камера заполняется маслом из картера через осевые отверстия в поршне и подпятнике. При нагнетании жидкость вытесняется через шариковые нагнетательные клапаны в гидросистему. Возврат поршней в исходное положение обеспечивают пружины .

Технические характеристики
Рабочий объём насоса составляет 12,5 см³. Номинальная подача при частоте вращения 1500 об/мин достигает 17,06 л/мин с точностью ±5%. Коэффициент подачи — не менее 0,91, КПД — 0,85. Номинальная мощность — 10,5 кВт .

Давление на входе должно поддерживаться в диапазоне от 0,005 до 0,01 МПа, что требует подпора на линии всасывания . Масса агрегата без рабочей жидкости — 37–38 кг .

Модификации
Насос выпускается в нескольких исполнениях. Базовая модель Н401У имеет правое направление вращения и предназначена для систем с постоянным направлением потока. Реверсивные версии Н401УР и Н401Е допускают любое направление вращения вала и являются взаимозаменяемыми аналогами . В зависимости от завода-изготовителя реверсивные насосы могут иметь маркировку НП-12/32Е .

Условия эксплуатации
Насос работает на чистых минеральных маслах с кинематической вязкостью от 17 до 213 сСт. Температура масла должна находиться в диапазоне от +10 до +50 °C, температура окружающей среды — от 0 до +50 °C. Класс чистоты рабочей жидкости — не грубее 14 по ГОСТ 17216-71. Тонкость фильтрации — не более 40 мкм .

Рекомендуемые марки масел: ВНИИ НП-403, ИГП-30, ИГП-49, индустриальные И-20А и И-40А, турбинное Тп-22. Смешивание различных марок масел не допускается .

Область применения
Насосы Н401 применяются в гидроприводах станков, прессов, подъёмников, зажимных механизмов, оборудования для переработки полимеров, а также в горнопроходческих машинах и очистных комбайнах . Только радиально-поршневые насосы способны длительно работать при столь высоких давлениях .

Ресурс и надёжность
90-процентный ресурс насоса превышает 7500 часов. Критерий износа — снижение коэффициента подачи более чем на 20%. Для достижения заявленного срока службы рекомендуется замена масла каждые 6 месяцев и регулярная фильтрация .
