Манометр МП100М - это показывающий манометр Юмас с типоразмером стального корпуса 100 миллиметров для контроля избыточного давления различных рабочих сред, неагрессивных по отношению к измерительному механизму из медного сплава.

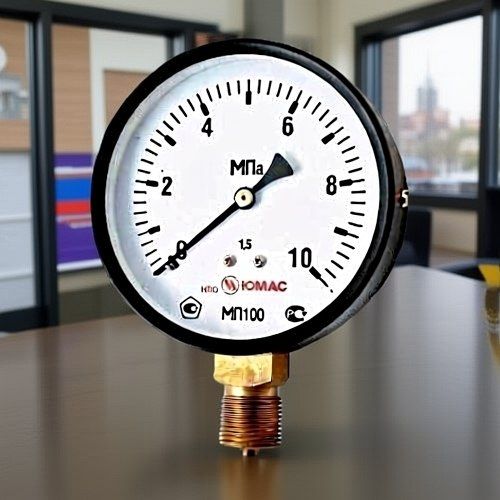

Рисунок 1. Манометр МП100М Юмас:

Пример обозначения и расшифровка:

Манометр МП100М-1,6 МПа

М - манометр

П - показывающий

100 - диаметр корпуса

М - исполнение механизма и штуцера из латуни, стальной копус

1,6 МПа - верхний предел давления и единицы измерения

Исполнение стандартное, поэтому радиальный штуцер (Р), резьба метрическая М20х1,5, класс точности 1,5 и степень защиты IP40 в маркировке не обозначены.

Конструктивные и технические особенности:

Технический;

Модель - МП100;

Производитель - ООО НПО "Юмас";

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - У2 по ГОСТ 15150-69;

Класс точности - 1,5 (базовый);

Степень пылевлагозащиты - IP40 (по умолчанию);

Резьба присоединения - М20х1,5 (базовая);

Расположение штуцера - по умолчанию радиальное;

Измерительный элемент - медный сплав;

Материал штуцера и рабочего механизма - латунь;

Материал корпуса - сталь, покрытие черной краской;

Циферблат из алюминиевого сплава;

Обечайка - стальная, с покрытием краской черного цвета, крепление винтами;

Стекло в конструкции - техническое;

Виброзащищённость конструкции - группа L3 по ГОСТ Р 52931-2008;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -50 до +60 градусов;

Вес нетто - 360 грамм;

период эксплуатации - до 10 лет.

Диапазон измерения манометра МП100М:

(0...0,06) МПа;

(0...0,1) МПа;

(0...0,16) МПа;

(0...0,25) МПа;

(0...0,4) МПа;

(0...0,6) МПа;

(0...1,0) МПа;

(0...1,6) МПа;

(0...2,5) МПа;

(0...4) МПа;

(0...6) МПа;

(0...10) МПа;

(0...16) МПа;

(0...25) МПа;

(0...40) МПа.

Дополнительные маркеры:

Т - торцевой штуцер (расположен сзади);

РФз - радиальный штуцер с задним фланцем;

G1/2 - резьба присоединения (если резьба метрическая М20х1,5, то она не указывается);

1,0 - класс точности;

IP54 - степень защиты оболочки;

Дм - демпфер;

Цветной сектор:

- КрС1-2 (красный от 1 до 2);

- ЗлС0,5-1 (зелёный от 0,5 до 1);

- ОрС3-6 (оранжевый от 3 до 6);

Черта на шкале:

- ЧрК - красная черта;

- ЧрЗ - зелёная черта;

Пл1 - пломбировка корпуса (наклейка, стандартно);

Пл2 - пломбировка корпуса (пломба свинцовая или пластиковая, по заказу);

УкПД - указатель предельного давления;

ГП - госповерка;

О2 - кислородное исполнение;

R12, R22, R410, R717, R134A - фреоновое исполнение;

Токр=-60С - температура окружающей среды до минус 60 градусов.

Возможные аналоги МП100М-1,6 МПа: 111.10.100, МП3-УУ2, ТМ-510, МП3-Уф, ДМ 1 100, МП3-УУ2, МТП-100, ДМ02-100, ОБМ-100.
