Манометр ДМ02-100-1-М-(0...25 кгс/см2)-1,5 Метер

Свежая информация

Манометр ДМ02-100-1-М-(0...25 кгс/см2)-1,5 - это общетехнический радиальный манометр в стальном корпусе 100 миллиметров с метрической резьбой присоединения М20х1,5 для измерения давления в пределах от 0 до 25 kgf/cm2.

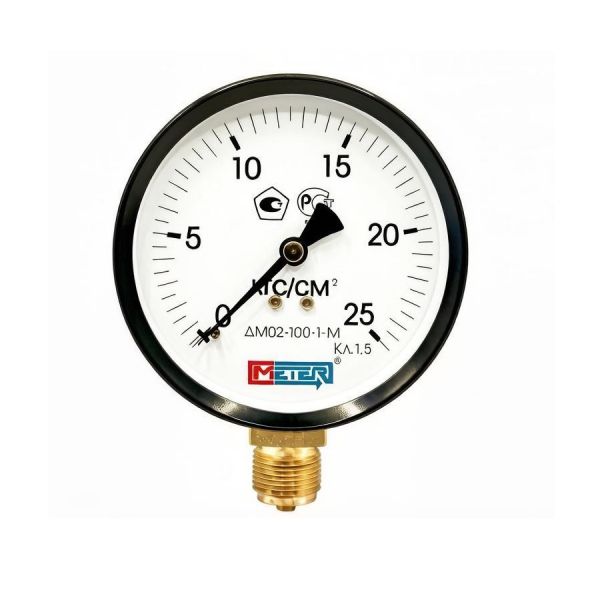

Рисунок 1. Манометр ДМ02-100-1-М-(0...25 кгс/см2)-1,5:

Показания давления на мерной шкале могут быть выражены в прочих единицах (в случае соответствующего технического задания от Покупателя):

0...25 бар (bar)

0...2,5 МПа (MPa)

Расшифровка маркировки:

ДМ02-100-1-М-(0...25 кгс/см2)-1,5

ДМ02 - тип прибора Метер;

100 - номинальный диаметр корпуса;

1 - стандартное исполнение;

М - метрическая резьба М20х1,5;

(0...25 кгс/см2) - диапазон показаний и единицы измерения;

1,5 - класс точности 1,5.

Конструктивные и эксплуатационные особенности:

Технический;

Тип - ДМ 02;

Модель - ДМ 02-100;

Номинальный диаметр корпуса - 100 миллиметров;

Предел показаний - от 0 до 25 кгс/см2;

Класс точности - 1,5;

Степень пылевлагозащиты - IP40;

Резьба штуцера - М20х1,5;

Штуцер - радиальный;

Материал корпуса - сталь, окрашивание в чёрный цвет;

Стекло смотровое - приборное;

Материал, контактирующий с измеряемой средой - медный сплав;

Температура измеряемой среды - до +150 градусов;

Диапазон температуры окружающей среды - от -60 до +70 градусов;

Проведение периодических метрологических поверок - каждые 24 месяца.

Возможные аналоги:

МП3-УМ (0-2,5 МПа)-1,5-М20х1,5-демпфер

ТМ-510Р.00 (0-2,5 МПа) М20х1,5.1,5

МП3-Уф 0-25 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ

—————
