Манометр ТМ-510Р.00 (0-1 МПа) G1/2. 1,5. М2 - модель 2 Росма

Свежая информация

Манометр ТМ-510Р.00 (0-1 МПа) G1/2. 1,5. М2 - это экономичная модификация технического манометра типоразмером стального серого корпуса 100 миллиметров и облегченным штуцером для измерения давления неагрессивных сред на объектах жилищно-коммунального хозяйства в пределах диапазона от 0 до 1 МПа.

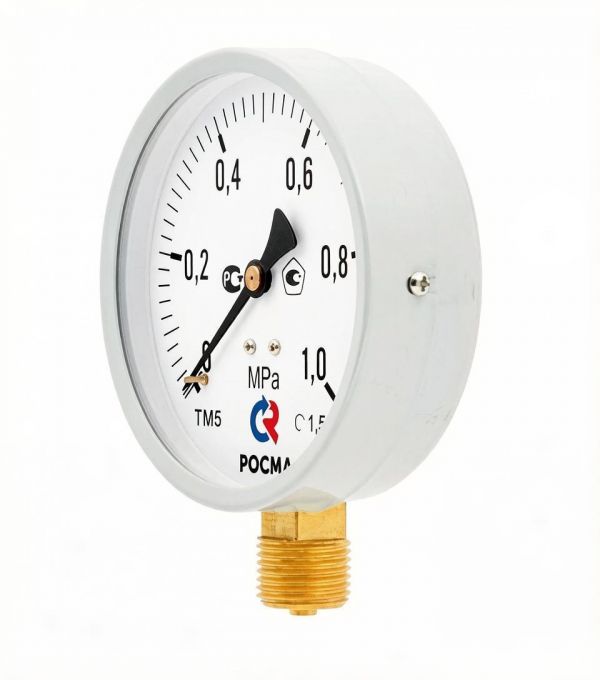

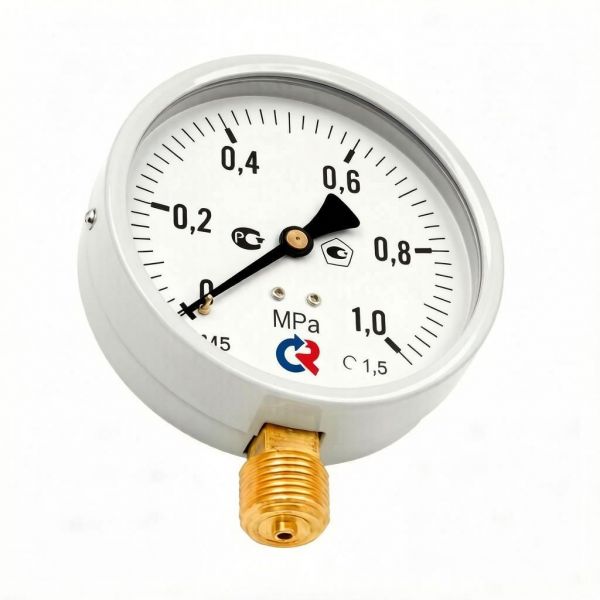

Рисунок 1. Манометр ТМ-510Р.00 (0-1 МПа) G1/2. 1,5. модель М2:

Показатели давления могут быть выражены на шкале алюминиевого циферблата в других единицах:

0-10 бар

0-10 кгс/см2

Расшифровка маркировки:

ТМ-510Р.00 (0-1 МПа) G1/2. 1,5. М2

Т - Технический;

М - Манометр;

5 - цифра 5 обозначает диаметр корпуса 100 мм;

1 - стальной корпус;

0 - чувствительный элемент и штуцер из медных сплавов;

Р - радиальное исполнение;

0 - без гидрозаполнения;

0 - без контактной приставки;

0-1 МПа - диапазон давления;

кт.1,5 - точность 1,5;

G1/2 - внешняя трубная резьба присоединения;

1,5 - класс точности 1,5;

М2 - модель №2 (эконом).

Конструктивные особенности:

Корпус прибора: сталь 10, окрашивание в серый цвет;

Смотровое стекло: минеральное;

Материал контактирующий с измеряемой средой: медный сплав;

Предел показаний 0-1 МПа;

Класс точности: кт.1,5;

Номинальный диаметр корпуса d.100;

Степень пылевлагозащиты: IP40;

Резьба штуцера: M20х1,5 или G1/2;

Радиальный штуцер из медного сплава;

Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150;

Диапазон температур измеряемой среды: от -50 до +150 градусов;

Диапазон температур окружающей среды: от -60 до +60 градусов;

Межповерочный интервал у манометров стан­дар­тно­го ис­пол­нения ТМ5, модель 2: 24 месяца.

Аналог:

МП3-Уф-исп-ЭКО 0-1 МПа кт.1,5 d.100 IP40 G1/2 РШ

—————
