Манометр МТПСф-100-ОМ2 0-4 МПа кт.1,5 d.100 IP54 M20*1,5 РШ Физтех

Свежая информация

Манометр МТПСф-100-ОМ2 0-4 МПа кт.1,5 d.100 IP54 M20*1,5 РШ - это судовой манометр в корпусе диаметром 100 миллиметров для контроля давления неагрессивных сред в диапазоне от 0 до 4 МПа на установках речной и морской транспортной инфраструктуры.

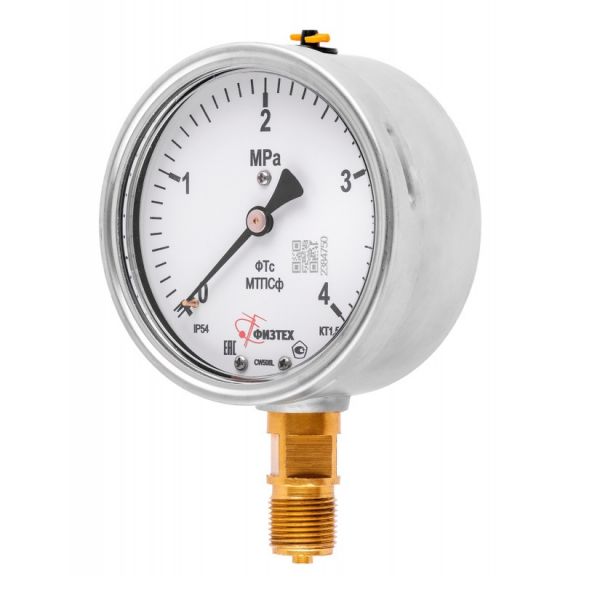

Рисунок 1. Судовой манометр МТПСф-100-ОМ2 0-4 МПа кт.1,5 d.100 IP54 M20*1,5 РШ:

Расшифровка маркировки:

МТПСф-100-ОМ2 0-4 МПа кт.1,5 d.100 IP54 M20х1,5 РШ

МТПС - аббревиатура Манометр Технический Показывающий Судовой;

ф - Физтех;

0-4 МПа - предел показаний давления;

кт.1,5 - класс точности 1,5;

d.100 - номинальный диаметр корпуса 100 миллиметров;

IP54 - степень защиты внешней оболочки;

M20х1,5 - метрическая резьба крепления;

РШ - радиальное расположение штуцера (снизу).

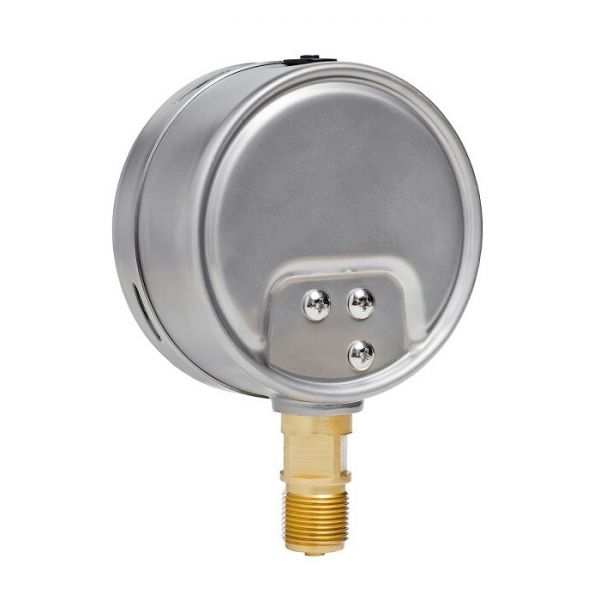

Рисунок 2. Вид судового манометра МТПСф-100-ОМ2 0-4 МПа кт.1,5 d.100 IP54 M20*1,5 РШ Физтех с тыльной стороны:

Конструктивные и эксплуатационные особенности:

Судовой;

Тип - ФТс;

Модель - МТПСф-100-ОМ2;

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - ОМ2 по ГОСТ 15150-69. Работа во всех макроклиматических районах на суше и на море (кроме очень холодного), включая трюмы и машинные отделения судов;;

Предел показаний - от 0 до 4 МПа;

Класс точности - 1,5;

Степень пылевлагозащиты - IP54. Защищён от попадания пыли и брызг воды с любого направления;

Виброзащищённость механизма - группа N3 по ГОСТ Р 52931-2008;

Резьба - M20*1,5;

Штуцер - радиальный;

Размер квадрата под ключ - 17 миллиметров;

Материал корпуса - нержавеющая сталь;

Стекло в конструкции - органическое;

Обечайка - байонетная из нержавеющей стали;

Материал штуцера, трибко-секторного механизма и трубчатой пружины - нержавеющая сталь;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +65 градусов.

Судовые манометры МТПСф сконструированы для эксплуатации в тяжёлых условия и готовы к использованию в окружающей среде, насыщенной парами смазочного масла, дизельного топлива, а также к контакту с морской водой.

—————
