Вакуумметры Физтех - отрицательные манометры ФТ

Свежая информация

Вакуумметр - это манометр для измерения отрицательного вакуумметрического давления рабочих сред в диапазоне от минус ста до 0 кПа.

В основе работы большинства моделей вакуумметров Физтех лежит полая трубка Бурдона из медного сплава эллиптического сечения. При создании разрежения внешнее атмосферное давление сплющивает трубку, заставляя её свободный конец изгибаться. Это движение через секторный механизм передается на показывающую стрелку. Такая конструкция не требует внешнего питания и обладает высокой механической надежностью.

Таблица 1. Вакуумметр -100...0 кПа - цена деления:

Таблица 2. Вакуумметр -0,1...0 МПа - цена деления:

Единицы измерения могут выражаться в килопаскалях, либо в килограмм-сила на квадратный сантиметр:

от -100 до 0 кПа;

от -1 до 0 кгс/см2.

Детали, контактирующие с рабочей средой, изготавливаются из медных сплавов (латунь, бронза). Это обеспечивает хорошую упругость, но накладывает ограничения по химической совместимости - приборы предназначены для работы с неагрессивными газами и жидкостями. Для агрессивных сред измерительный механизм изготавливается из нержавеющей стали.

Внешняя резьба присоединительных штуцеров и габариты корпусов стандартизированы под отечественные технологические линии без необходимости использования переходников. Физтех предлагает широкий выбор резьб в зависимости от типоразмера корпуса: метрические - М12х1,5, М20х1,5, дюймовые трубные - G1/4, G1/2.

Поверка. Манометры отрицательного давления отгружаются с производственного склада и имеют свежую первичную поверку производителя Физтех с внесением данных в ФГИС Аршин ФИФ ОЕИ.

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Комплектация оборудования при отправке с томского склада Физтех:

Вакуумметр тип ФТ с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (картонная коробка) - 1 шт.

В зависимости от технических требований и условий эксплуатации к приборам, мы можем предложить следующие модели: показывающие общетехнические, виброустойчивые, коррозионностойкие, точных измерений, судовые и электроконтактные

Товары по теме:

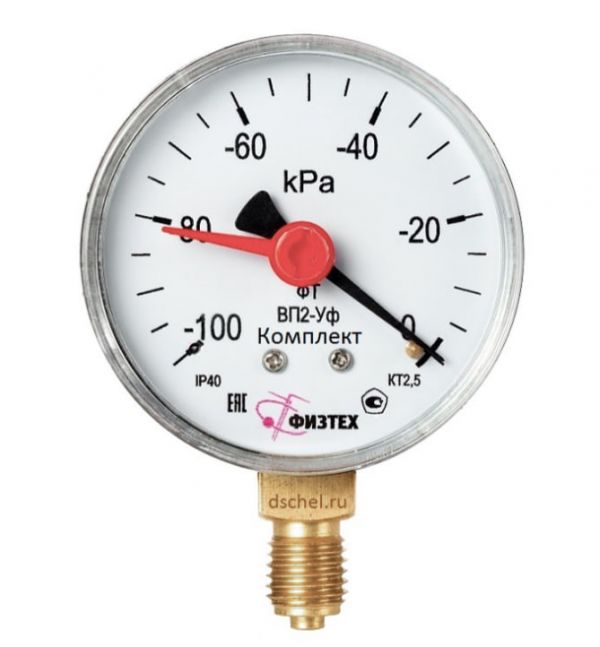

ВП2-Уф -100...0 кПа кт.2,5 d.63 IP40 M12*1,5 РШ

ВП3-Уф -100...0 кПа кт.1,5 d.100 IP40 M20*1,5 РШ

ВП4-Уф -100...0 кПа кт.1,5 d.160 IP40 M20*1,5 РШ

ДВ2010ф исп V -100...0 кПа кт.1,5 d.100 IP40 M20*1,5 РШ

ДВ2005ф исп V -100...0 кПа кт.1,5 d.160 IP40 M20*1,5 РШ

ДВ8008-ВУф-исп-2 -1...0 кгс/см2 кт.1,0 d.160 IP54 M20*1,5 РШ ВуГл

—————

Почта для заказа: 83512400141@mail.ru

Перейти на страницу Продавца

—————

Фото прочих исполнений измерителей:

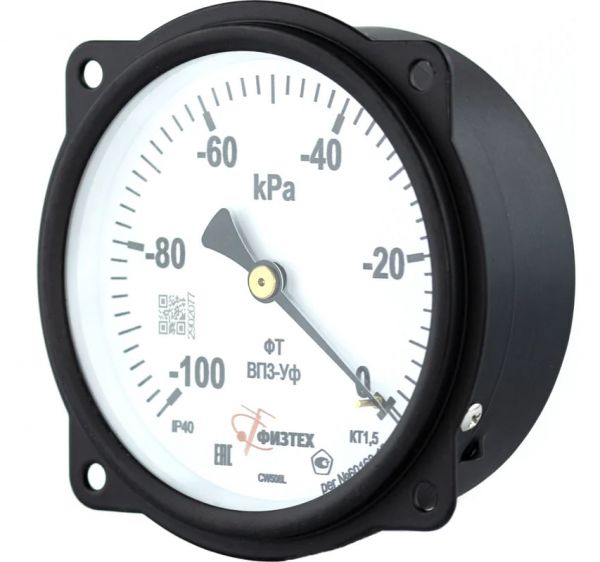

Вакуумметр ВП3-Уф (-100-0 кПа) кт.1.5 d.100 IP40 M20х1,5 ОШ ФлП

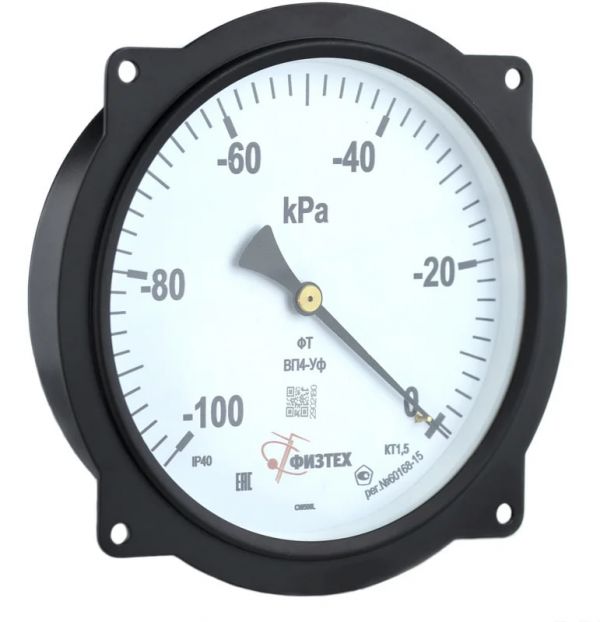

Вакуумметр ВП4-Уф (-100…0 кПа) кт.1.5 d.160 IP40 M20х1.5 ОШ ФлП

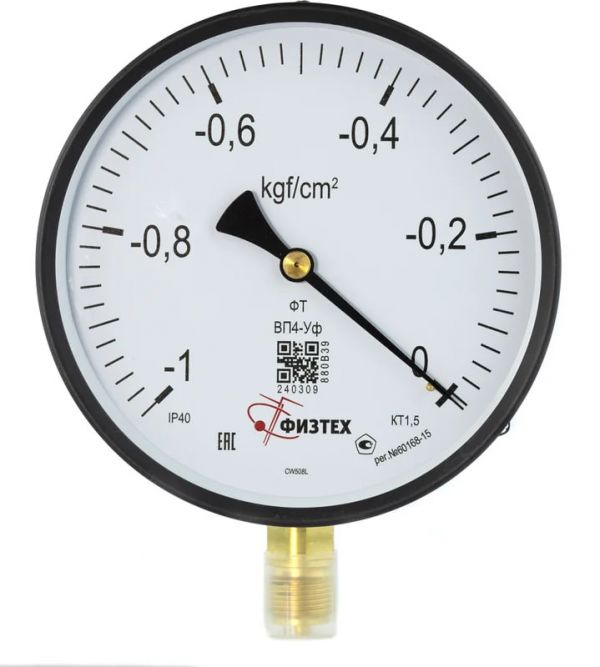

Вакуумметр ВП4-Уф (-1...0 кгс/см2) кт.1,5 d.160 IP40 M20х1.5 РШ
