Манометр МП2-Уф - d.63 мм с поверкой Физтех

Свежая информация

Манометр МП2-Уф - это манометр в компактном стальном корпусе 63, 50 или 40 миллиметров для визуального контроля давления жидких и газообразных рабочих сред, не образующих химические связи при контакте с деталями механизма из латуни.

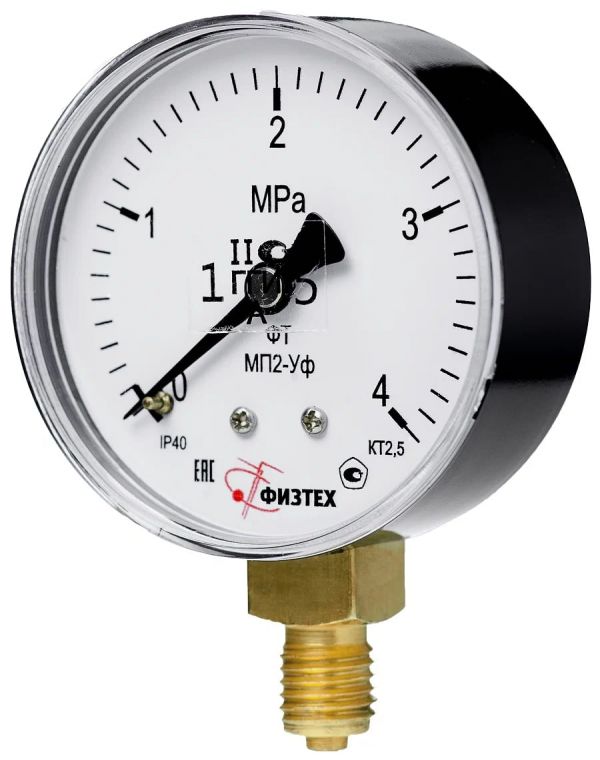

Рисунок 1. Манометр МП2-Уф (базовая модель) - внешний вид:

Таблица 1. Прайс (d 63) 2026. Цены указаны с учётом налога НДС.

При технической необходимости, давление на циферблате будет выражаться в бар, кгс/см2 (килограмм-сила на квадратный сантиметр) и прочих единицах.

Краткое техническое описание и эксплуатационные характеристики:

Номинальный диаметр корпуса измерителя (модификации)

- d.63 - 63 мм (если не указано иное);

- d.50 - 50 миллиметров;

- d.50 - Для сварки: кислородный, ацетиленовый, пропановый.

- исп.1 (первое исполнение) - 40 мм;

Класс точности - 2,5 (1,5 на пределы выше 400 кПа);

Степень защиты оболочки - IP40;

Резьба внешняя

- d.63 - метрическая М12х1,5; трубная G1/4;

- d.50 - М12х1,5;

- d.40 - М10х1;

Размер квадрата под ключ - 14 миллиметров (для d.40 - 11 мм);

Расположение штуцера

- радиальное РШ (крепление снизу);

- центрально-осевое ОШ (сзади по центру);

Обечайка

- d.63, 50 РШ - отсутствует;

- d.40, 50 ОШ - сталь, покрытие черной краской, натяжная;

Стекло в конструкции

- d.63, 40, 50 РШ - органическое;

- d.50 ОШ - техническое;

Устойчивость к климату - исполнение У2 (ГОСТ 15150-69);

Диапазон температуры измеряемой среды

- d.63 - от -50 до +150 градусов;

- d.50, 40 - от -50 до +120 градусов;

Температура в помещении - от -60 до +60 градусов;

Виброзащищённость устройства - группа L3 по ГОСТ Р 52931-2008;

Вес нетто изделия (без учёта индивидуальной упаковки)

- d.40 - 50 грамм;

- d.50, 63 - не более 150 грамм;

Материал штуцера, трибко-секторного механизма и т рубчатой пружины - медный сплав;

Циферблат - основа из алюминиевого сплава, покрытая слоем белой краски, печать логотипа и шкалы;

Корпус - сталь, с нанесением слоя краски.

Интервал между метрологическими поверками - 2 года.

Таблица 2. Мерные шкалы манометра МП2-Уф d.63 - кт.2,5:

Рисунок 2. Типы крепления манометров МП2-Уф:

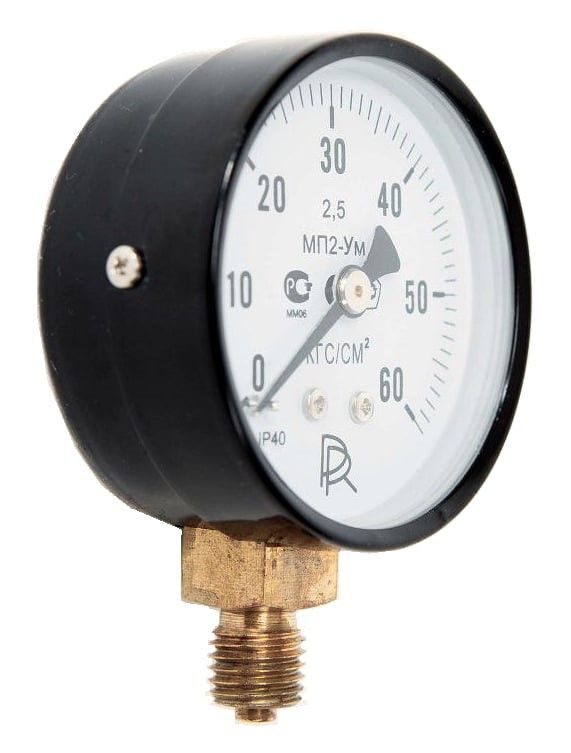

Аналоги:

ТМ-310, ДМ02-063-1-М (G), МП2-У (УМ, Уп), МТП-1М, МТП-3М, МП63М, МП40М, МП50М.

Пример полного наименования и расшифровка:

Манометр МП2-Уф 0-2,5 МПа кт.2,5 d.63 IP40 M12*1,5 РШ ГП

МП2-У - обозначение Показывающего Манометра Унифицированного диаметром 63 мм, если не обозначено иного (по умолчанию типоразмер диаметра d.63 маркируется цифрой 2, но в случае указания прочего исполнения, второй маркер преобладает);

ф - Физтех;

0-2,5 МПа - пределы измерений;

кт.2,5 - класс точности;

d.63 - диаметр корпуса 63 мм;

IP40 - степень защиты;

M12*1,5 - резьба;

РШ - радиальный штуцер;

ГП - Госповерка - Государственная поверка (по умолчанию приборы имеют первичную поверку внутренней метрологической службы завода).

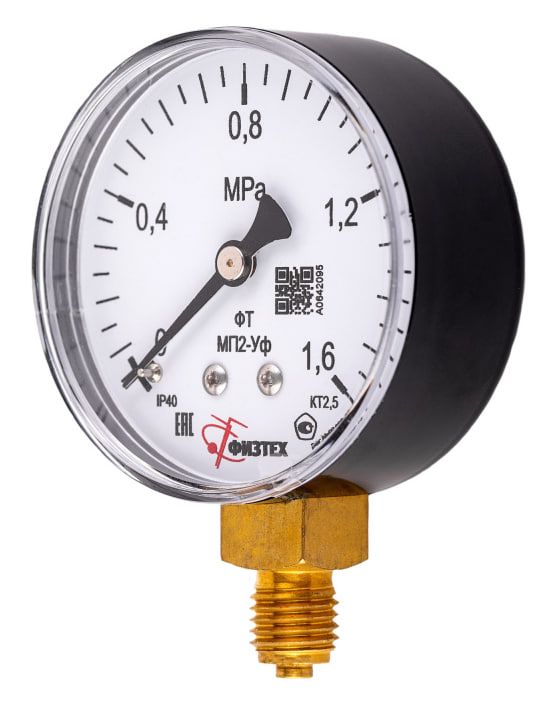

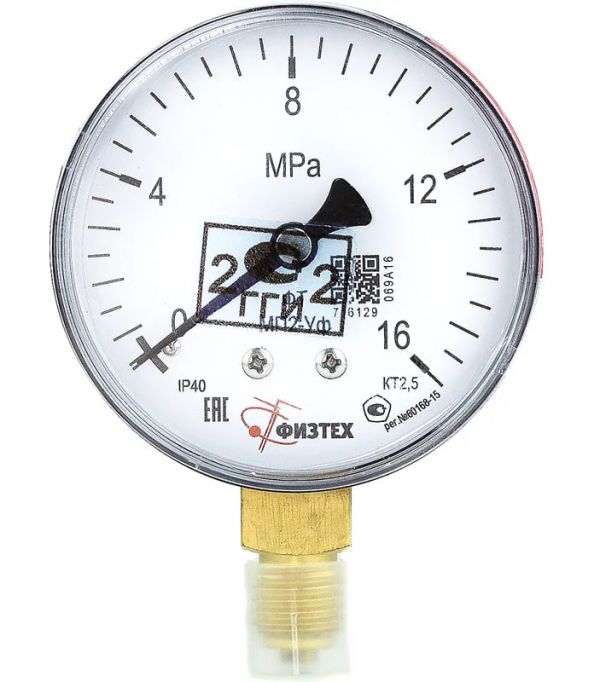

Рисунок 3. Манометры МП2-Уф - модификации:
