Манометр 0-60 МПа - высокого давления

Свежая информация

Манометр 60 МПа - это манометр для контроля давления в границах диапазона от 0 до 60 МПа. При этом, прибор может быть разного типа и назначения. Измерители с данным пределом измерений являются востребованными на различных технологических установках в машиностроении, промышленности, строительстве, железнодорожном и коммунальном хозяйствах и других областях.

Возможные конструктивные особенности манометров на 60 МПа (применимость какого-либо пункта к определённой марке прибора необходимо уточнять):

- Материалы чувствительного элемента: В обычных измерителях для трубок Бурдона чаще всего используются медные сплавы (латунь, бронза). Для диапазона 60 МПа их применение ограничено из-за риска остаточной деформации металла, поэтому вместо них применяются высокопрочные бериллиевые бронзы (сплав БрБ2), либо специальные пружинные стали (например, 36НХТЮ - никелид титана) или нержавеющие стали типа 12Х18Н10Т;

- Геометрия трубки Бурдона: Чтобы выдерживать колоссальные нагрузки без разрушения, сечение трубки делается более массивным, а радиус ее закругления уменьшается по сравнению со стандартными приборами. Это делает трубку жестче и снижает риск разрыва при пульсациях давления;

- Усиленный механизм: Передаточный механизм (шестерни, тяги), который преобразует движение трубки в поворот стрелки, изготавливается из легированных сталей. Плечи рычагов укорачиваются, чтобы снизить механические напряжения в узлах трения под воздействием огромного усилия, передаваемого от трубки;

- Из-за неизбежных скачков давления в системах высокого давления некоторые модели заполняются демпфирующей жидкостью (глицерином или силиконовым маслом). Это не только гасит вибрацию стрелки, но и смазывает оси передаточного механизма, предотвращая их быстрый износ;

- Безопасное исполнение: Согласно промышленным стандартам безопасности, манометры на 60 МПа должны иметь защитную перегородку между механизмом и циферблатом, а также заднюю выдуваемую стенку корпуса. При разрушении трубки энергия высвобождается через заднюю часть прибора, защищая оператора, стоящего перед смотровым стеклом.

Буквенное обозначение 60 МПа на шкале указывает на верхний предел и единицы измерения, в которых откалиброван прибор. Это давление в иных единицах:

0...600 кгс/см2 (kgf/cm²)

0...600 бар (bar)

Графический пример мерной шкалы манометра 60 МПа с класстом точности 1,5. Шкала разбита рисками на 60 делений, каждое из которых равно 1 МПа:

Далее, в таблице рассмотрим цену делений с иными классами точности.

Таблица 1. Цена деления манометров 0-60 МПа тип ФТ:

Перевод давления 60 MPa в другие единицы:

= 611,8297277868 кгс/см2

= 8702,2642638 psi

= 45003,82532515 сантиметр ртутного столба (0°C)

= 450038,2532515 миллиметр ртутного столба (0°C)

= 611,8297277867 техническая атмосфера

= 592,1539600296 физическая атмосфера

= 600 бар

= 600000 миллибар

= 60000 кПа (килопаскаль)

Комплектация оборудования при отгрузке с томского производственного склада:

Манометр 0-60 МПа тип ФТ с поверкой - 1 шт.;

Паспорт технический - 1 шт.;

Эргономичная картонная упаковка - 1 шт.

Товары по теме:

ДМ2010ф исп V 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ

МП3-Уф 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ

МП4-Уф 0-60 МПа кт.1,5 d.160 IP40 M20*1,5 РШ

ДМ8008-ВУф 0-60 МПа кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл

ДМ8008-ВУф-исп-2 0-60 МПа кт.1,0 d.160 IP54 M20*1,5 РШ ВуГл

ДМ8008-ВУф-Кс 0-60 МПа кт.1,0 d.100 IP65 M20*1,5 РШ SG ВуГл

—————

Почта для заказа: 83512400141@mail.ru

Перейти на страницу Продавца

—————

Фото других приборов, покрывающих данный диапазон:

Виброустойчивый манометр точных измерений МТИ-ВУф 0-60 МПа

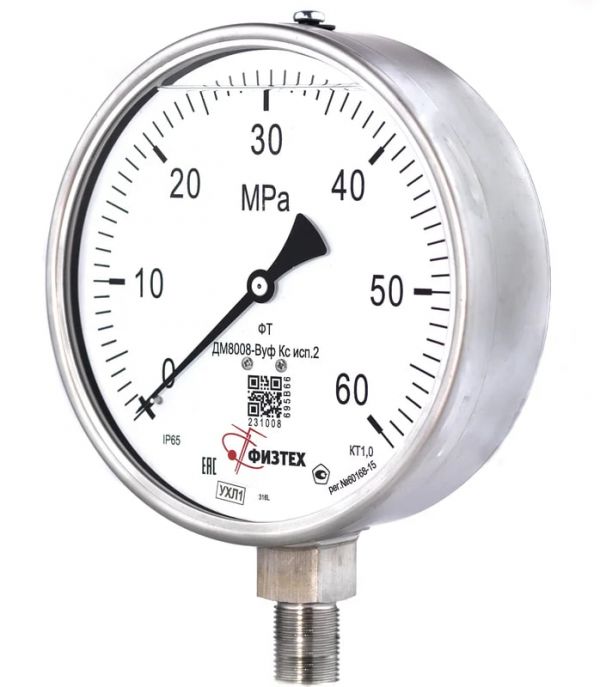

Коррозионностойкий манометр ДМ8008-ВУф-Кс-исп-2 0-60 МПа второго исполнения d.160

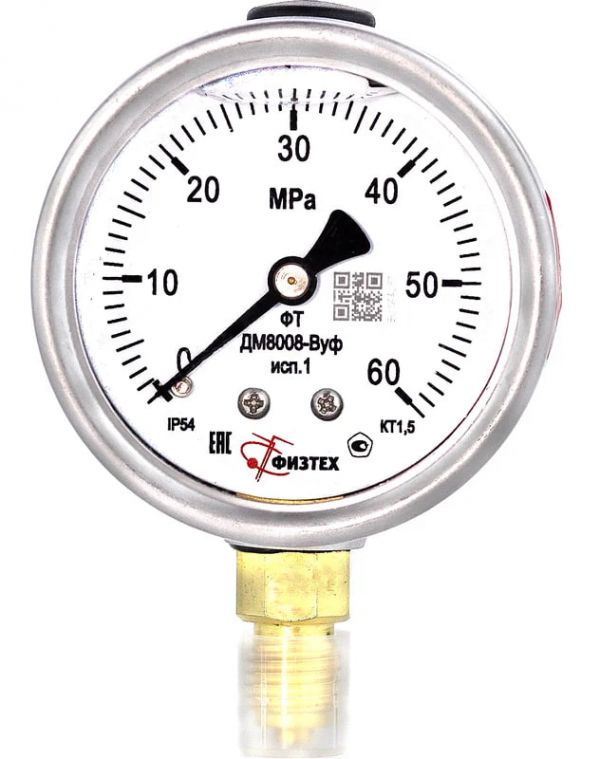

виброустойчивый манометр ДМ8008-ВУф-исп-1 0-60 МПа первого исполнения d.63

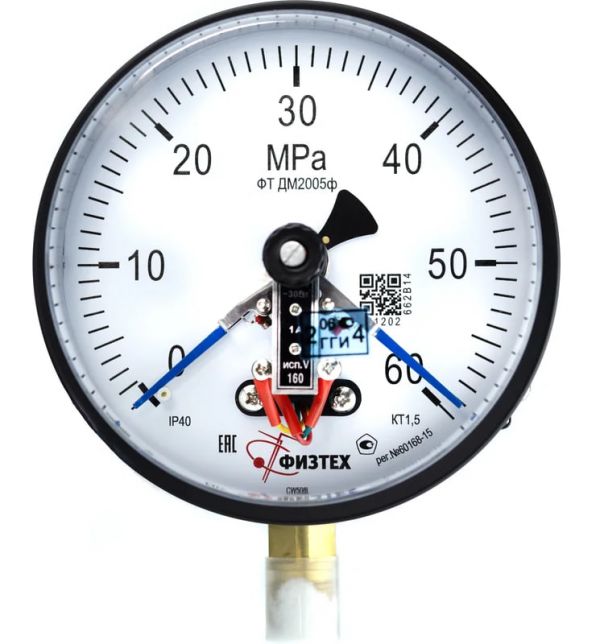

Электроконтактный манометр ДМ2005ф исп V 0-60 МПа
