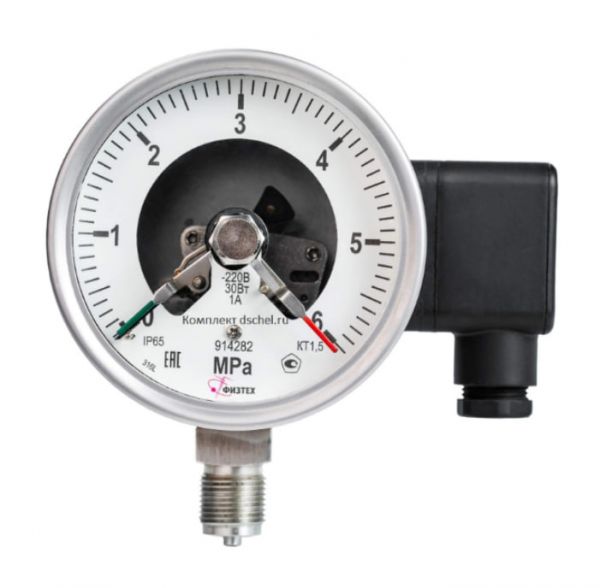

Электроконтактный манометр Физтех - это манометр с сигнализирующим устройством для текущего контроля давления и замыкания или размыкания электрических цепей в зависимости от достижения установленных значений давления.

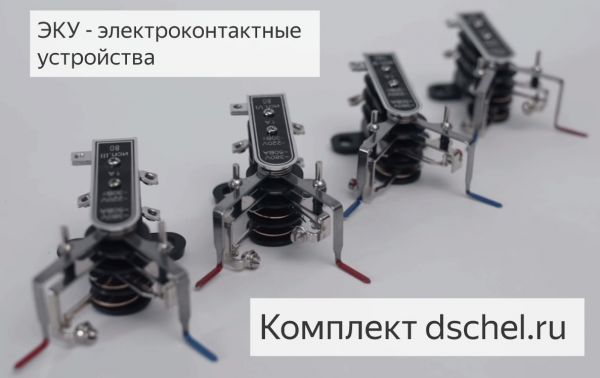

Автоматические манипуляции обеспечивает контактная группа, представляющая собой сигнализирующее устройство прямого действия.

Срабатывание в зависимости от настроек:

Исполнения электроконтактной группы настраивают на производстве, а уставки на срабатывание при определённых показаниях давления выставляет Пользователь самостоятельно.

Две уставки на давление имеют цветовую маркировку - синюю и красную.

III (третье) исполнение - на размыкание

Стрелка до левой уставки (min) - контакты замкнуты;

Стрелка между левой и правой уставками - первый контакт разомкнут, второй замкнут;

Стрелка после второй уставки (max) - контакты разомкнуты.

IV (четвёртое) исполнение - на замыкание

Стрелка до левой уставки (min) - контакты разомкнуты;

Стрелка между левой и правой уставками - первый контакт замкнут, второй разомкнут;

Стрелка после второй уставки (max) - контакты замкнуты.

V (пятое) исполнение (по умолчанию) - на размыкание-замыкание

Стрелка до левой уставки (min) - первый контакт замкнут, второй разомкнут;

Стрелка между левой и правой уставками - оба контакта разомкнуты;

Стрелка после второй уставки (max) - первый контакт разомкнут, второй замкнут.

VI (шестое) исполнение - на замыкание-размыкание

Стрелка до левой уставки (min) - первый разомкнут, второй замкнут;

Стрелка между левой и правой уставками - оба контакта замкнуты;

Стрелка после правой уставки (max) - первый замкнут, второй разомкнут.

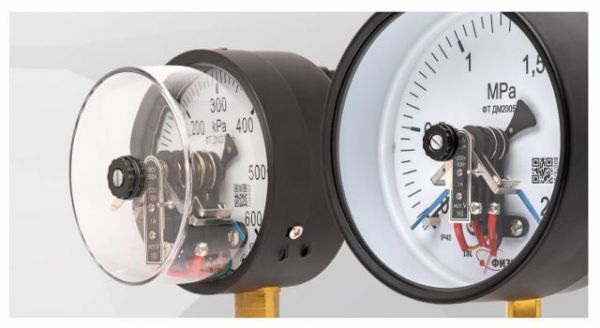

Общие конструктивные и эксплуатационные особенности (стандартных исполнений):

Электроконтактный технический;

Тип - ФТ;

Номинальный диаметр корпуса ЭКМ - 100, 160 миллиметров;

Класс точности

- кт.1,5;

- кт.1,0 (по заказу);

Степень пылевлагозащиты оболочки - IP40;

Резьба присоединительного штуцера - М20*1,5;

Размер квадрата под ключ - 17 мм;

Расположение штуцера - радиальное РШ;

Устойчивость к климатическим воздействиям - исполнение У2 по ГОСТ 15150-69;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температуры окружающей среды - от -60 до +60 градусов;

Виброзащищенность - группа L3 по ГОСТ Р 52931-2008;

Рабочие диапазоны измерений

- постоянная нагрузка - 100% шкалы;

- переменная нагрузка - 2/3 шкалы;

- кратковременная нагрузка - 110% шкалы;

Средний срок эксплуатации - до 10 лет;

Тип контактов

- с магнитным поджатием;

- скользящие контакты (по заказу);

Максимальное напряжение коммутируемого тока

- 220В постоянного тока;

- 380В переменного тока;

Сила тока, не более

- 1А для контактов с магнитным поджатием;

- 0,5А для скользящих контактов;

Максимальная разрывная мощность контактов

с магнитным поджатием:

- 30Вт постоянного тока;

- 50ВА переменного тока;

для скользящих контактов:

- 10Вт постоянного тока;

- 20ВА переменного тока;

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний

- для контактов с магнитным поджатием +/- 4%;

- для скользящих контактов +/- 2,5%;

Материал корпуса - сталь, покрытие черной краской;

Обечайка - сталь, черная краска, крепление винтами;

Стекло смотровое

- органическое;

- техническое;

Трубчатая пружина - медный сплав:

- до 10 МПа полувитковая;

- от 16 до 60 МПа многовитковая;

Штуцер, трибко-секторный механизм - медный сплав;

Циферблат - основа из алюминиевого сплава, напыление фона белого цвета, печать шкалы и логотипа.

Комплектация оборудования при отправке с томского производственного склада Физтех:

Манометр электроконтактный тип ФТ с поверкой - 1 шт.;

Паспорт с отметкой о дате продажи - 1 шт.;

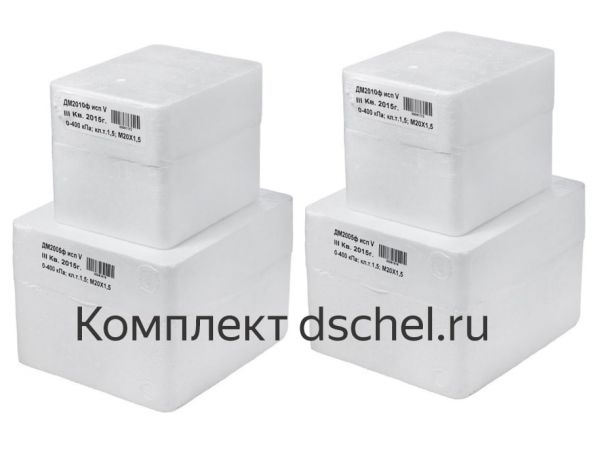

Индивидуальная упаковка (пенопластовая коробка) - 1 шт.

—————
