Манометр МП-2ф 0-1,6 МПа кт.1,5 d.100 IP54 M12*1,5 ОШ Фл Физтех

Свежая информация

Манометр МП-2ф 0-1,6 МПа кт.1,5 d.100 IP54 M12*1,5 ОШ Фл - это железнодорожный манометр в корпусе типоразмером 100 миллиметров для контроля давления в системах и установках транспортных средств и инфраструктуры железных дорог в диапазоне от 0 до 1,6 МПа.

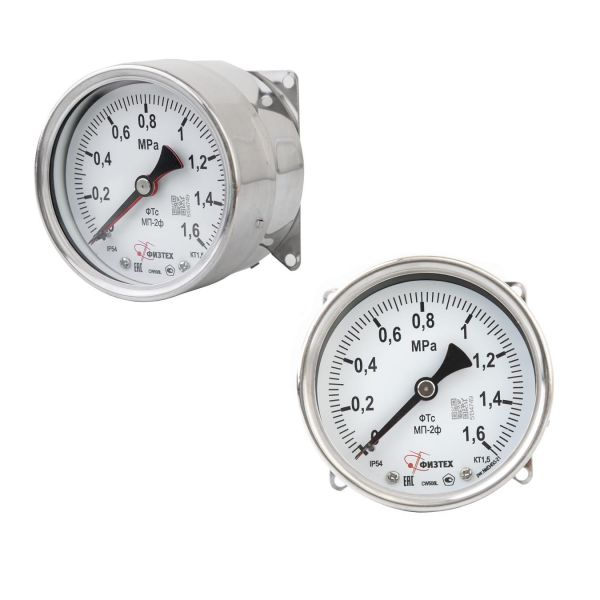

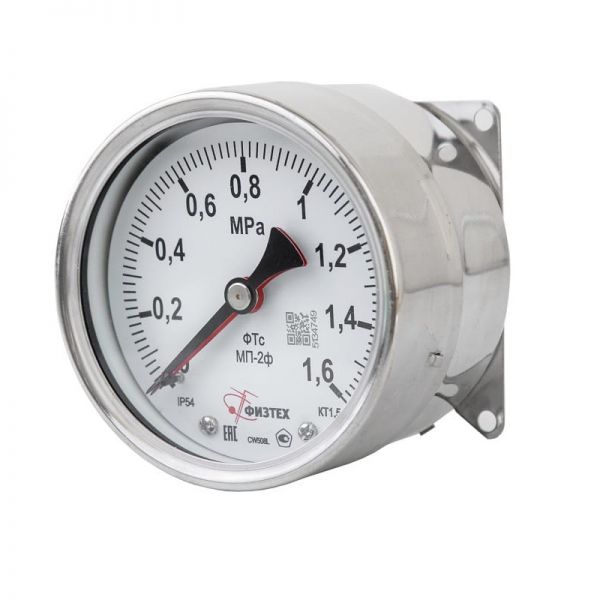

Рисунок 1. Манометр МП-2ф 0-1,6 МПа кт.1,5 d.100 IP54 M12*1,5 ОШ Фл:

Расшифровка маркировки:

МП-2ф 0-1,6 МПа кт.1,5 d.100 IP54 M12*1,5 ОШ Фл

МП-2 - обозначение серии железнодорожных двухстрелочных манометров;

ф - Физтех;

0-1,6 МПа - предел показаний давления;

кт.1,5 - класс точности 1,5;

d.100 - номинальный диаметр корпуса 100 миллиметров;

IP54 - степень защиты внешней оболочки;

M12*1,5 - метрическая резьба крепления;

ОШ - эксцентрично-осевое расположение штуцера;

Фл - фланец задний.

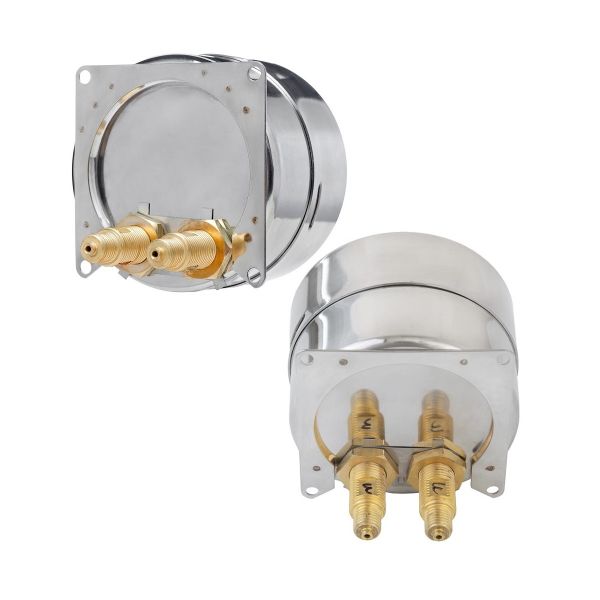

Рисунок 1. Вид железнодорожного манометра МП-2ф 0-1,6 МПа кт.1,5 d.100 IP54 M12*1,5 ОШ Фл Физтех с тыльной стороны:

Конструктивные и эксплуатационные особенности:

Железнодорожный;

Тип - ФТс;

Модель - МП-2ф;

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - У2 по ГОСТ 15150-69;

Предел показаний - от 0 до 1,6 МПа;

Класс точности - 1,5. Максимальная погрешность измерения составляет не более ±1,5% от конечного значения шкалы (в данном случае ±0,024 МПа);

Степень пылевлагозащиты - IP54;

Виброзащищённость механизма - группа L3 по ГОСТ Р 52931-2008;

Резьба - M12*1,5;

Штуцер - эксцентрично-осевой;

Материал корпуса - нержавеющая сталь;

Стекло в конструкции - техническое;

Обечайка - байонетная из нержавеющей стали;

Материал штуцера, трибко-секторного механизма и полувитковой трубчатой пружины - медный сплав;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +70 градусов.

—————
